Dispositivo per la formazione di lamiere di metallo automatico personalizzato da 0,3-0,8 mm U

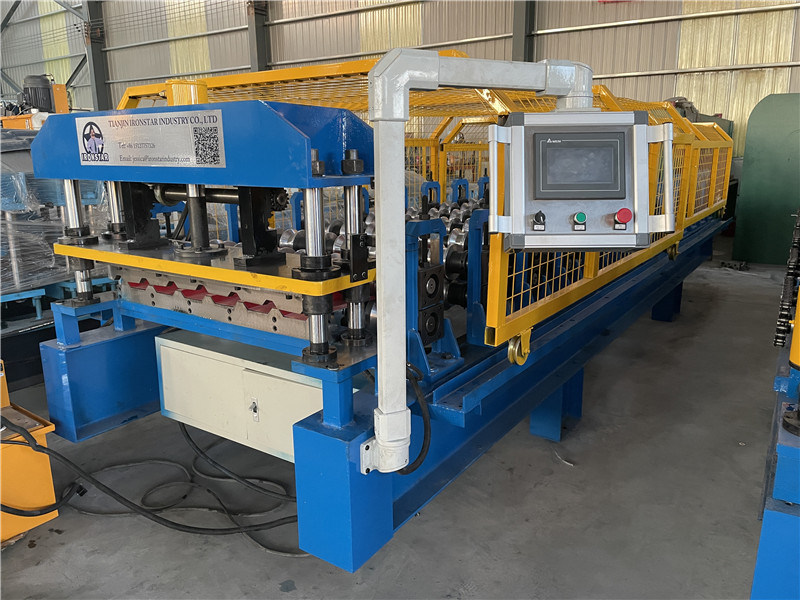

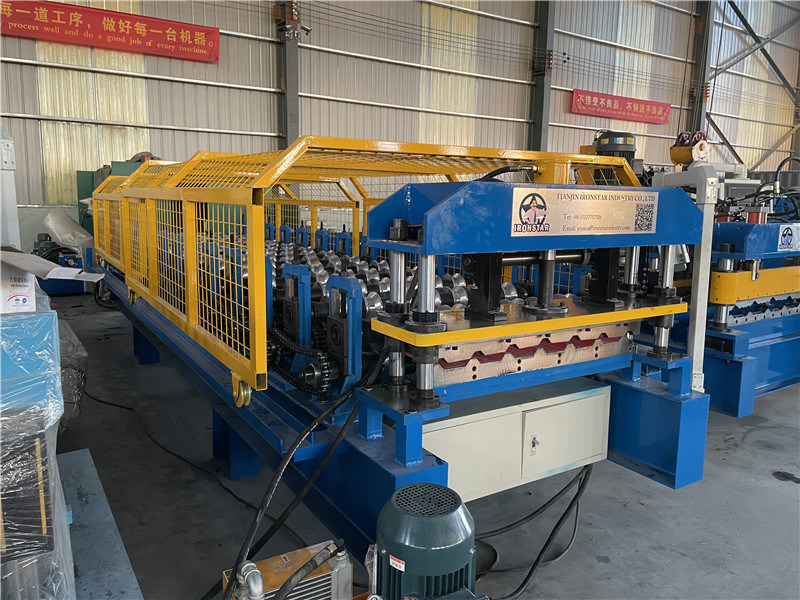

U Roof Panel Roll Forming Machine
U panel roll forming machine principalmente utilizzata in America, spessore di laminazione da 0,3-0,6 mm, materiale utilizzato PPGI (pre-painted galvanized steel) materiale.Alcuni clienti chiedono pannello PBU e pannello U fare in una macchinaFacciamo questa macchina per produrre due disegni per il cliente.
U-panel roll forming machine. U-panel roofing sheet machine. U-panel roll forming machine.
Flusso di lavoro della macchina per la trasformazione di fogli di copertura trapezoidali
Macchine di decoiler-roll forming-PLC control box-cutter idraulico-Run out table
|
- No |
Tipo |
Specificità | |
|
1 |
Materie prime | Tipo | IGPP |
| Larghezza di alimentazione | Come disegno del cliente | ||
| Spessore | 0.3-0.6 mm | ||
|
2 |
Discoiler | Operazione | Manuale |
| Acidità di peso | 5 tonnellate | ||
|
3 |

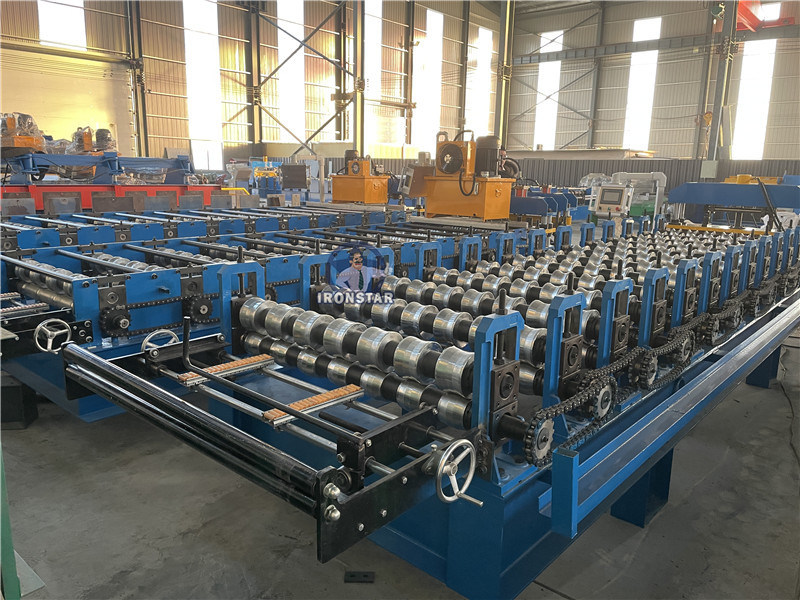

Corpo principale | Stazione a rulli | Righe da 11 a 13 |
| Diametro dell'albero | 70 mm | ||
| Materiale dell'albero | 45# con cromo da 0,05 mm | ||
| Materiale per rulli | 45# con cromo da 0,05 mm | ||
| Cornice | 360 mm fascio C | ||
| Spessore del telaio | 16 mm | ||
| Dimensioni della macchina | Circa 5,8*1,5 m | ||
| Peso della macchina | Circa 4 tonnellate. | ||
| Colore della macchina | Come richiesto dal cliente | ||
| Operazione | Automazione idraulica | ||
| Velocità di lavoro | Velocità comune 8-20 m/min | ||
| 4 | Tagliatore | Durezza | 50-65 HRC |
| Tolleranza di taglio | ± 1 mm | ||
| Materiale | Cr 12 | ||
| Operare | Taglio idraulico | ||
| 5 | Potenza | Strada di guida | Catena da 1 pollice |
| Motore principale | 4 kW | ||
| Motori a pompa per tagliatrici | 3 kW | ||
| Voltaggio | 380V/50HZ, 3 fasi o su richiesta del cliente | ||
|
6 |
Casella di controllo | Casella elettrica | Sistema di controllo PLC, inventore |
| Schermo | schermo toccabile | ||
| Marchio PLC | Delta made in Taiwan | ||
| Marca dell'inverter | Delta made in Taiwan o SAJ | ||
| Lingua | Cinese e inglese o su richiesta del cliente | ||
| 7 | Stacker | Operazione | Manuale |
| Distanze | 2-3 m | ||
E 'utilizzato per sostenere la bobina di acciaio e uncoil, tenerli funzionano in modo stabile
Capacità di carico: 5 t
Dimensione interna della bobina: 470-530 mm
Tipo di lavoro: manuale
Colore: su richiesta del cliente
Materiale del rullo: acciaio 45* con cromo 0,05 mm
Lavori di lucidatura delle superfici dei rulli
La superficie lucidata e il trattamento termico verso gli stampi possono mantenere la superficie della piastra di stampaggio liscia e non facile da contrassegnare quando viene timbrata

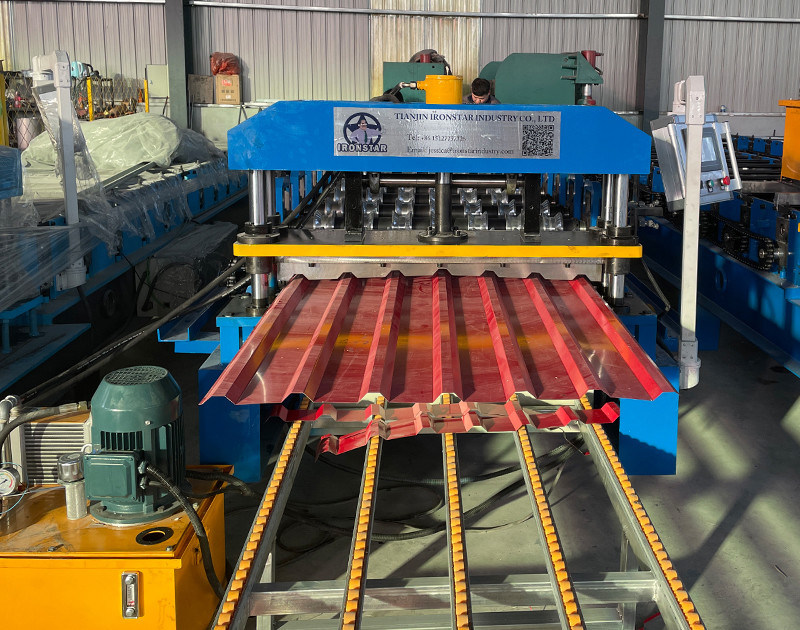

Adotta l'azionamento idraulico e la posizione automatica per decidere la dimensione e tagliare i prodotti bersaglio.
Materiale delle lame: Cr12, trattamento di spegnimento
Inserire la materia prima (placca di acciaio) attraverso la spiaggia per la produzione e la lavorazione
Può garantire la bobina andare dritto e i prodotti fuori pulito, parallelo
Sistema di controllo DETAL PLC
La lunghezza del pezzo bersaglio è regolabile
Due modalità di funzionamento: automatica e manuale
Premere il pulsante e il touch screen funzionano, facile da usare
Lingua: cinese e inglese o secondo le esigenze del cliente
Olio idraulico nel serbatoio idraulico
Il motore a pompa guida il lavoro del taglio
Potenza del motore: 3 kW
Olio idraulico: 46#
aggiungere capacità: olio aggiungere 3/4 della capacità della scatola
Pressione dell'olio: 8-10 MPa
Lunghezza: comune 2-3 m
Operare: lavoro manuale
Utilizzato per raccogliere i pezzi finiti
Roller di supporto per il trasporto di pezzi
Facile per il pannello di prendere via da carrelli elevatori
1) Metodo di imballaggio: Nuda, il venditore deve garantire che l'attrezzatura sia a prova di umidità, anticorrosiva e non venga danneggiata durante il trasporto.
2) Termine di pagamento: 30% del valore totale del contratto pagato da T/T, ultimo 70% pagato da T/T dopo l'ispezione da parte dell'acquirente nella fabbrica del venditore prima della consegna.
3) Tempo di consegna: il venditore garantisce che l'attrezzatura sarà pronta per la spedizione entro40 giorni lavoratividopo ricezione della cauzione da parte dell'acquirente.
4) Servizio: potremmo inviare un tecnico nel vostro paese per riparare la macchina se avete bisogno.salario di 120 USD al giorno.
5) Garanzia:36 mesiDurante la garanzia, le parti sostitutive sono gratuite, ma gli acquirenti devono pagare le spese di spedizione.
6) Pacchetto: un equipaggiamento completo richiede unContenitore di 20 piediper tenere.
I nostri prodotti sono venduti in tutto il mondo. Puoi stare certo dell'intero processo dei nostri prodotti.
